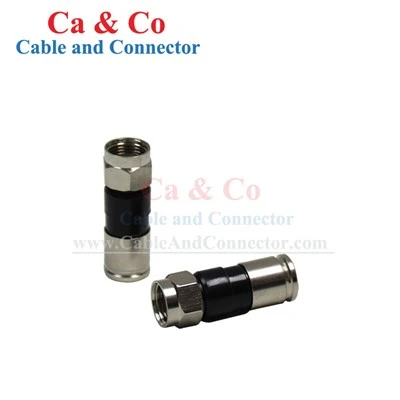

Компрессионный трехэкранный разъем RG6 — это компрессионный разъем типа F-, предназначенный для заделки трехэкранированного коаксиального кабеля RG6 и создания надежного механического и электрического соединения.
Спецификация
|
Тип продукта |
Компрессионный разъем Tri Shield RG6 |
|
Модель ДАЙТАЙ |
CC-FC-RG6-TSZJH |
|
Частотный диапазон |
постоянный ток ~ 1000 МГц |
|
Импеданс |
75 Ом (номинальное) |
|
Рабочее напряжение |
335 В Макс. |
|
Выдерживать напряжение |
750 В среднеквадратичное значение |
|
Контактный центр |
Меньше или равно 10 мОм |
|
Внешний контакт |
Меньше или равно 5 мОм |
|
Сопротивление изоляции |
Больше или равно 1000 МОм |
|
Подходит для кабеля |
Стандартный экранированный коаксиальный кабель RG6 |
|
Метод строительства |
Подходит для инструмента сжатия (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) является необязательным. |
|
Материал |
Латунь, никелированная или цинковый сплав |
|
Темп. Диапазон |
-35~+60 градусов |
Совместимость трех-экранированных кабелей RG6
Размещение многослойного щита-:Структура разъема включает в себя центральный проводник, диэлектрик, несколько экранирующих слоев и внешнюю оболочку при заделке кабеля.
Соответствие размеров кабеля:Размеры разъема соответствуют конструкции кабеля, чтобы обеспечить правильную установку и сжатие.
Предварительная-проверка совместимости с рабочей версией:Клиенты могут предоставить чертежи, спецификации или образцы кабелей для оценки совместимости перед массовым производством.
Стабильное завершение сжатия
Надежное удержание кабеля:Механизм сжатия фиксирует подготовленный кабель внутри разъема и помогает предотвратить смещение кабеля после заделки.
Стабильный разъем-к-кабельному контакту:Сжатие плотно прижимает компоненты разъема к конструкции кабеля, обеспечивая постоянный контакт на всем протяжении оконцеваемого соединения.
Контролируемое сжатие:Разъем сжимается вокруг подготовленного кабеля для формирования однородного соединения без пайки.
Совместимость инструментов сжатия
Несколько вариантов инструмента:Совместимые варианты инструментов включают CC-TCOM-JSLS, CC-TCOM-SLHS и CC-TCOM-RZX.
Инструмент-Соответствующее завершение:Подходящий инструмент можно выбрать в соответствии с конфигурацией разъема и кабеля для достижения необходимого сжатия.
Приложения
Сети кабельного телевидения -Концевая заделка коаксиального кабеля RG6 для распределения кабельного телевидения.
Широкополосные сети -Коаксиальные соединения в системах широкополосного распределения.
Спутниковое телевидение -Заделка типа F- для спутникового коаксиального кабеля.
РЧ-распределение -Соединения между коаксиальным кабелем и совместимым радиочастотным оборудованием.
Жилая и коммерческая кабельная система -Заделка на месте для проектов установки и технического обслуживания.
OEM и настройка
|
Элемент персонализации |
Доступные опции |
|
Конфигурация кабеля |
RG6 Три-Щит; РГ59 |
|
Материал разъема |
Никелированная-латунь; Цинковый сплав |
|
Уплотнение |
С уплотнительным кольцом-; Без уплотнительного-кольца |
|
Согласование кабелей |
Нестандартные размеры кабеля, чертежи или образцы |
|
Частная торговая марка |
Логотип, маркировка модели, этикетка, штрих-код |
|
Упаковка |
Количество упаковки, внутренняя упаковка, маркировка коробки. |
Контроль качества
Входной контроль материалов:Перед производством проверьте корпуса разъемов, контактные компоненты, уплотнительные кольца и детали с покрытием на предмет состояния материала, размеров и видимых дефектов.
Обработка и контроль размеров:Проверьте критические размеры разъемов и места ввода-кабелей, чтобы обеспечить единообразие посадки и заделки в производственных партиях.
Проверка сборки:Проверьте контактные компоненты, внутренние детали и расположение уплотнительного кольца во время сборки в соответствии с требуемой конфигурацией разъема.
Заключительная электрическая и визуальная проверка:Перед отправкой проверьте готовые разъемы на предмет применимых электрических требований, внешнего вида, размеров, конфигурации продукта и упаковки.
Массовые поставки и упаковка
Образцы заказов:Образцы могут быть предоставлены для предварительной-оценки производства перед оптовой закупкой.
Серийное производство:Заказы выполняются в соответствии с подтвержденной конфигурацией разъема и утвержденными спецификациями.
Варианты упаковки:Оптовое количество, количество пакетов/коробок, этикетки, штрих-коды и маркировка коробок могут быть упорядочены в соответствии с требованиями заказа.
Повторная поставка:Утвержденные спецификации продукции и требования к упаковке можно использовать в качестве справочной информации для повторных заказов.
Часто задаваемые вопросы
Вопрос: Что следует проверить покупателям при выборе компрессионного разъема RG6?
Ответ: Ключевые факторы включают конструкцию кабеля, размеры кабеля, интерфейс разъема, метод сжатия и инструменты для установки. Разъем должен соответствовать реальному кабелю.
Вопрос: В чем разница между трех-экранированным кабелем RG6 и стандартным-экранированным кабелем?
О: В кабеле с тройным-экранированием используются дополнительные экранирующие слои по сравнению со стандартной-экранированной конструкцией. Поэтому при выборе разъема следует учитывать фактическую структуру и размеры кабеля.
Вопрос: Как мы можем сравнить компрессионные разъемы RG6 от разных поставщиков?
О: Сравните совместимость кабелей, конструкцию разъема, метод сжатия, материал, электрические требования, процедуры проверки и стабильность производства, а не только внешний вид.
Вопрос: Можете ли вы предоставить документацию по проверке или испытаниям вместе с заказом?
О: Документация по проверке или испытаниям может быть предоставлена в соответствии с согласованными требованиями к продукции и спецификациями заказа.
Вопрос: Могут ли разные конфигурации разъемов быть включены в одну программу закупок?
О: Различные конфигурации могут поставляться в рамках одной и той же программы снабжения в зависимости от требуемого количества и производственных условий.
Вопрос: Можно ли сохранить утвержденную спецификацию для повторных заказов?
А: Да. Утвержденные спецификации продукции и производственные требования можно сохранить в качестве справочной информации для последующих заказов.
Вопрос: Можете ли вы поддерживать линейки продуктов дистрибьюторов и частных-торговых марок?
А: Да. Идентификация и упаковка продукта могут быть организованы для программ дистрибьюторов и частных-торговых марок в соответствии с подтвержденными требованиями к заказу.
Вопрос: Каков процесс покупки проекта специального соединителя?
Ответ: Процесс обычно включает подтверждение требований, оценку кабелей и разъемов, утверждение образцов, подтверждение спецификаций, массовое производство, проверку и отгрузку.
