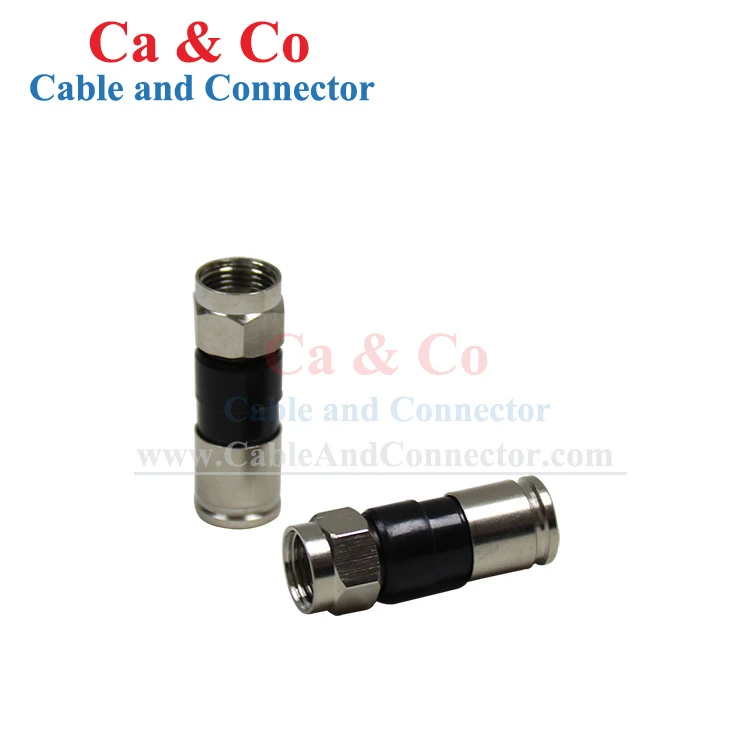

Компрессионный разъем DTYHXL RG6

Компрессионный разъем DTYHXL RG6 — это компрессионный разъем типа F- для подключения стандартного-экранированного коаксиального кабеля RG6 в кабельном, широкополосном, спутниковом телевидении и других коаксиальных системах с сопротивлением 75-Ом. Совместимость с RG59, конструкция из никелированной- латуни или цинкового сплава, а также конфигурации с уплотнительными кольцами- или без них- доступны для различных требований к кабелю и установке.

Стандартный-экран RG6:Разработан для коаксиального кабеля со стандартным-экранированием RG6. Конструкция разъема соответствует центральному проводнику, диэлектрику, экрану и оболочке кабеля.

Вариант RG59:Для приложений, использующих кабель RG59, доступна конфигурация, совместимая с RG59.

Проверка кабеля для оптовых заказов:При больших заказах могут быть предоставлены спецификации кабелей или образцы для проверки совместимости разъемов перед производством.

Вставка кабеля:Подготовленный коаксиальный кабель вставляется до тех пор, пока центральный проводник не достигнет центрального контакта, а экран не будет расположен напротив внешнего контакта.

Фиксация сжатия:Разъем сжимается вокруг подготовленного кабеля, чтобы закрепить оболочку кабеля и сохранить положение заделки.

Инструмент-Управляемое прекращение:Совместимые инструменты для сжатия обеспечивают контролируемое сжатие для повторяемой заделки кабеля во время установки на месте и объемной сборки.

Интерфейс типа F- поддерживает центральный путь сигнала и путь внешнего экрана, необходимые для коаксиальных систем с сопротивлением 75 Ом.

Контактное лицо центра:Центральный проводник закрепляется внутри центрального контакта для установления сигнального соединения.

Внешний контакт:Внешний контакт контактирует со слоем экрана кабеля, обеспечивая соединение экрана через разъем.

Широкополосное использование частот:Разъем подходит для кабельного телевидения, широкополосного, спутникового и радиочастотного распределения в пределах указанной рабочей частоты.

Низкое контактное сопротивление:Сопротивление центрального и внешнего контактов контролируется во время производства, чтобы поддерживать стабильное электрическое соединение после разрыва.

Изоляция от центра-до-экрана:Изолирующая конструкция отделяет центральный контакт от внешнего проводящего корпуса, чтобы предотвратить непреднамеренный электрический контакт между сигнальными путями и путями экрана.

Электрический осмотр:Готовые производственные партии проверяются на контактное сопротивление, сопротивление изоляции и выдерживаемое напряжение в соответствии с применимыми требованиями контроля.

Входной контроль материалов:Перед сборкой проверяются латунь, цинковый сплав, детали с покрытием, изолирующие компоненты и уплотнительные кольца-.

Проверка размеров и интерфейса:Габаритные размеры, размеры сопряжения типа F-, положение контакта и размеры сечения сжатия-проверяются во время производства.

Проверка покрытия и внешнего вида:Перед окончательной сборкой проверяются состояние покрытия, корпус разъема, резьба, контактные детали, наличие царапин и деформаций.

Электрический осмотр:Центральный контакт, внешний контакт, сопротивление изоляции и выдерживаемое напряжение проверяются в соответствии с применимыми требованиями проверки.

Проверка сжатия:Образцы разъемов заканчиваются указанным кабелем и инструментом для сжатия для проверки вставки кабеля, состояния сжатия, контакта экрана и фиксации кабеля.

Заключительная проверка:Перед отправкой модель продукта, конфигурация, количество, упаковка и маркировка проверяются на соответствие спецификации заказа.

Повторите-контроль заказа:Утвержденные образцы или производственные спецификации можно использовать в качестве справочных материалов для повторных заказов, чтобы поддерживать согласованную конфигурацию продукта между партиями.
