Введение
В нашем современном гипер-подключенном мире высокоскоростная-передача данных и кристально-чистые сети связи часто воспринимаются как нечто само собой разумеющееся как потребителями, так и предприятиями. За каждой телевизионной трансляцией-высокого разрешения, домашним широкополосным подключением к Интернету, базовой станцией сотовой связи и профессиональной беспроводной радиосистемой стоит сложная физическая инфраструктура, которая обеспечивает бесперебойную связь. Одним из наиболее долговечных, надежных и критически важных компонентов этой глобальной инфраструктуры является коаксиальный кабель. На протяжении многих десятилетий этот специализированный тип линии электропередачи служил основной средой для безопасной, эффективной и надежной передачи радиочастотных (РЧ) сигналов от одного электронного оборудования к другому.
Несмотря на быстрый и повсеместный рост волоконной оптики и беспроводной связи во многих секторах, коаксиальный кабель остается совершенно незаменимым в чрезвычайно широком спектре бытовой электроники, промышленного производства, аэрокосмической техники и телекоммуникаций. Его уникальная концентрическая геометрическая конструкция позволяет ему успешно сдерживать электромагнитные поля, защищать внутреннюю передачу данных от резкого внешнего шума и поддерживать надежную целостность сигнала на значительных рабочих расстояниях. В этом подробном руководстве рассматриваются основополагающие концепции коаксиальных кабелей, анализируется их сложная внутренняя анатомия, изучаются фундаментальные физики передачи радиочастотных сигналов, оцениваются различные стандарты импеданса и варианты кабелей, а также рассматриваются их основные эксплуатационные преимущества и ограничения в современной электротехнике.
1. Анатомия и структура сердцевины коаксиального кабеля.
Чтобы по-настоящему понять, как коаксиальный кабель обеспечивает свои-высокопроизводительные возможности передачи, необходимо внимательно изучить его физическую конструкцию и состав материала. Технический термин «коаксиальный» происходит от структурного факта, что все внутренние концентрические слои имеют одну общую геометрическую ось. Это точное концентрическое выравнивание полностью преднамеренно и тщательно спроектировано для контроля окружающих электромагнитных полей и полного подавления внешних помех. Стандартный коаксиальный кабель состоит из четырех первичных концентрических слоев, каждый из которых предназначен для выполнения определенной механической или электрической функции в рамках всей сборки линии передачи.
В самом центре находится основной проводник, обычно называемый центральным проводником. Этот критический элемент обычно изготавливается из-твердой меди высокой чистоты, плакированной медью-стали для дополнительной прочности на разрыв или посеребренной-меди, и его основная задача — передавать основной электрический радиочастотный сигнал. Этот внутренний проводник окружает диэлектрический изолятор — не-проводящий слой, обычно изготовленный из твердого или вспененного полиэтилена или политетрафторэтилена (ПТФЭ). Диэлектрический изолятор поддерживает точное и неизменное физическое расстояние между центральной жилой и внешними слоями, что имеет решающее значение для определения электрического импеданса и скорости распространения сигнала в кабеле.
Диэлектрический изолятор покрыт металлическим экраном, который служит абсолютным жизненно важным барьером от шума окружающей среды и утечки сигнала. Этот экран обычно изготавливается из комбинации алюминиевой фольги и плотно сплетенной сетки из луженых или голых медных жил. Экран действует как вторичный проводник, замыкая электрическую цепь, одновременно улавливая электромагнитную волну внутри кабеля и блокируя внешние электромагнитные помехи (EMI) и радиочастотные помехи (RFI). Наконец, вся сборка помещена во внешнюю защитную оболочку из прочных полимеров, таких как ПВХ, полиэтилен или полиуретан. Эта внешняя оболочка защищает внутренние слои от физического истирания, проникновения влаги, ультрафиолетового солнечного излучения и экстремального химического воздействия в суровых условиях окружающей среды.
2. Физика передачи радиочастотных сигналов.
Радиочастотная передача включает в себя переменные токи высокой-частоты, которые быстро колеблются, создавая электромагнитные поля, которые могут легко излучаться или улавливать паразитные шумы, если их не контролировать с помощью соответствующих инженерных решений. Стандартные открытые провода или пары параллельных проводников плохо подходят для высокочастотной передачи, поскольку они действуют как непреднамеренные антенны, пропуская ценную энергию сигнала и сильно ухудшаясь из-за помех окружающей среды. Коаксиальный кабель блестяще решает эту проблему за счет физического применения полного электромагнитного ограничения.
Когда радиочастотный сигнал попадает в жилу жилы коаксиального кабеля, он генерирует электромагнитное поле, которое распространяется по всей длине провода. Поскольку внешний металлический экран полностью окружает центральный проводник на одинаковом расстоянии, электрические и магнитные поля, связанные с сигналом, полностью ограничиваются пространством внутри диэлектрического изолятора, расположенного между внутренним сердечником и внешним экраном. Кроме того, любые внешние электромагнитные помехи, исходящие от линий электропередач, радиопередатчиков или промышленного оборудования, попадают на внешний экран с оплеткой и надежно заземляются или отражаются, не позволяя им проникнуть в ядро и исказить поток данных.
Еще одним важным понятием при передаче радиочастотных сигналов по коаксиальному кабелю является характеристическое сопротивление, измеряемое в Омах (Ом). Импеданс представляет собой полное сопротивление, которое линия передачи оказывает переменному току. Поддержание постоянного контролируемого импеданса-чаще всего стандартизированного на уровне 50 Ом или 75 Ом по всей длине кабеля и подключенного к нему оборудования-жизненно важно для производительности системы. Если происходит несоответствие импедансов, часть распространяющейся радиочастотной энергии будет отражаться назад к источнику, а не достигать целевой нагрузки. Это отражение создает стоячие волны, ухудшает качество сигнала, снижает энергоэффективность, а в условиях радиосвязи с высокой-мощностью может генерировать избыточное тепло, которое безвозвратно повреждает чувствительное оборудование передатчика.
3. Классификации, стандарты импеданса и варианты кабелей.
Коаксиальные кабели не являются универсальным-размером-подходящим-всем товаром; они разделены на отдельные классы в зависимости от рабочей частоты, физического размера, мощности-мощности и номинального сопротивления. Для технического специалиста, проектировщика системы или радиочастотного инженера выбор правильного варианта кабеля имеет важное значение для обеспечения оптимальной производительности системы и предотвращения катастрофических отражений сигнала.
Двумя основными стандартами импеданса, доминирующими в мировой промышленности, являются 50 Ом и 75 Ом:
Коаксиальные кабели 50 Ом:Они предназначены в первую очередь для передачи данных, беспроводной связи, систем двусторонней радиосвязи, GPS-оборудования и усилителей коммерческого сигнала. Номинальное сопротивление 50 Ом обеспечивает идеальный баланс между низким затуханием сигнала и возможностью работы с высокой мощностью-, что делает его универсальным стандартом для радиочастотных передатчиков и антенн. Популярные примеры включают традиционные RG-58, а также современные варианты с низкими потерями, такие как серия LMR (например, LMR-240 и LMR-400).
Коаксиальные кабели 75 Ом:Они оптимизированы для распространения видео, кабельного телевидения (CATV), спутникового телевидения и широкополосного доступа в Интернет. Поскольку для сигналов видео и вещания приоритетом являются минимальные потери сигнала при длительных пассивных передачах, а не обработка высокой-мощности, геометрия 75 Ом (на примере кабелей RG-6 и RG-59) предотвращает ухудшение изображения и поддерживает чистоту канала в жилых и коммерческих распределительных сетях.
Помимо различий в импедансе, коаксиальные кабели сильно различаются по физическому калибру. Более толстые кабели имеют жилы большего размера и более толстые диэлектрические изоляторы, что значительно снижает затухание сигнала (потеря сигнала на расстоянии) при длинных кабелях, хотя и жертвует физической гибкостью. И наоборот, более тонкие кабели очень гибки и их легко прокладывать в ограниченном пространстве или внутри автомобиля, но они страдают от более высоких показателей затухания на больших пролетах.
4. Преимущества и эксплуатационные ограничения
Несмотря на то, что технология коаксиального кабеля достигла зрелости за почти столетие непрерывного развития, она продолжает занимать доминирующее положение во многих секторах связи благодаря уникальному сочетанию структурных и эксплуатационных преимуществ. Однако проектировщики системы также должны учитывать присущие ей физические ограничения при планировании крупномасштабного-развертывания.
К основным преимуществам использования коаксиального кабеля относятся:
Превосходное электромагнитное экранирование:Закрытая концентрическая конструкция обеспечивает исключительную защиту от внешних электромагнитных и радиочастотных помех, гарантируя чистую передачу данных даже в шумных промышленных условиях.
Поддержка высокой пропускной способности и частоты:Современные коаксиальные конфигурации позволяют эффективно передавать высокочастотные-сигналы в гигагерцовом диапазоне, обеспечивая комфортную обработку много-видео и высокоскоростных-данных.
Долговечность и механическая прочность:Защищенные прочной полимерной внешней оболочкой и прочной металлической оплеткой, коаксиальные кабели прекрасно выдерживают суровые погодные условия на открытом воздухе, прямое захоронение и физические нагрузки.
Стоимость-Эффективность:По сравнению со специализированными волноводами или длинными участками активной оптоволоконной инфраструктуры, коаксиальный кабель обеспечивает доступное и высоконадежное решение для локального распределения радиочастот и видео.
Несмотря на эти сильные стороны, коаксиальные кабели обладают заметными ограничениями:
Затухание сигнала на расстоянии:По мере прохождения-высокочастотных сигналов через жилу проводника и диэлектрическую среду они испытывают прогрессирующую потерю энергии. Потери сигнала растут экспоненциально с увеличением частоты и длины кабеля, что часто требует использования усилителей сигнала или повторителей.
Физический объем и жесткость:Высокопроизводительные-коаксиальные кабели могут быть толстыми, жесткими и тяжелыми, что усложняет сложную прокладку через узкие трубопроводы зданий или тесные корпуса оборудования.
Уязвимость к повреждению от влаги:Если внешняя защитная оболочка порвана или проколота, влага может просочиться в плетеный экран под действием капиллярных сил, что приведет к внутренней коррозии, изменению импеданса и возможному выходу кабеля из строя.
5. Современные приложения и лучшие практики обслуживания
Сегодня применение архитектуры коаксиального кабеля охватывает огромное количество технологических секторов. В сфере телекоммуникаций они остаются основной средой для широкополосной доставки последней-мили, подключая районные распределительные узлы напрямую к жилым кабельным модемам. В сфере телерадиовещания надежные коаксиальные линии соединяют главные органы управления телевизионной студией с башнями электропередачи высокой-мощности. Кроме того, органы общественной безопасности, морские операторы и авиационные системы связи полностью зависят от прочных коаксиальных линий связи для подключения приемопередатчиков к антеннам, установленным на транспортных средствах-или базовым станциям.

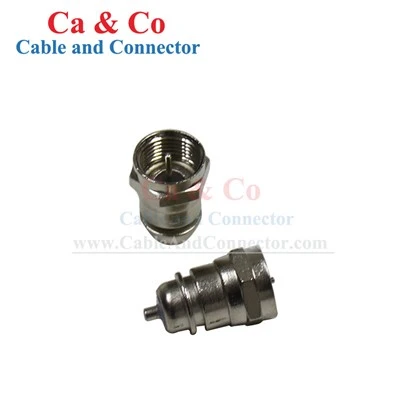

Чтобы гарантировать максимальную эффективность коаксиальной кабельной сети, решающее значение имеют правильные протоколы установки и обслуживания. Технические специалисты должны строго соблюдать указанный производителем минимальный радиус изгиба во время установки; пережатие или резкий изгиб кабеля деформирует внутренний диэлектрический изолятор, изменяя характеристическое сопротивление и вызывая нежелательные отражения сигнала. Кроме того, для сохранения непрерывности экрана необходимо выбрать соответствующие ответные разъемы,-такие как резьбовые разъемы типа F-для телевизионных систем или винтовые-разъемы SMA и BNC для радиочастотных испытательных приборов и радиоаппаратуры-. Наконец, использование профессионального испытательного оборудования, такого как измеритель коэффициента стоячей волны (КСВ) или рефлектометр во временной области (TDR) после установки-, гарантирует правильное согласование всей линии передачи, устраняя потенциальные сбои в работе до того, как они поставят под угрозу сеть.
Заключение
Коаксиальный кабель является триумфом электротехники, устраняя разрыв между генерацией необработанных электронных данных и беспроводным распространением. Овладев тонким балансом концентрической геометрии, диэлектрического разделения и металлического экранирования, эта технология десятилетиями обеспечивала надежную-передачу радиочастотных сигналов с низкими-потерями в самых разных отраслях.
Понимание фундаментальных принципов работы коаксиального кабеля-от его многослойной внутренней структуры и физики согласования импеданса до практических различий между вариантами с сопротивлением 50 Ом и 75 Ом- дает инженерам, техническим специалистам и энтузиастам технологий возможность создавать надежные системы связи. Поскольку частоты связи растут, а потребности в данных продолжают меняться, продуманный выбор, установка и обслуживание высококачественной коаксиальной инфраструктуры гарантирует, что наши глобальные сети останутся чистыми, стабильными и глубоко связанными на долгие годы.
