Медный фидерный кабель Mc

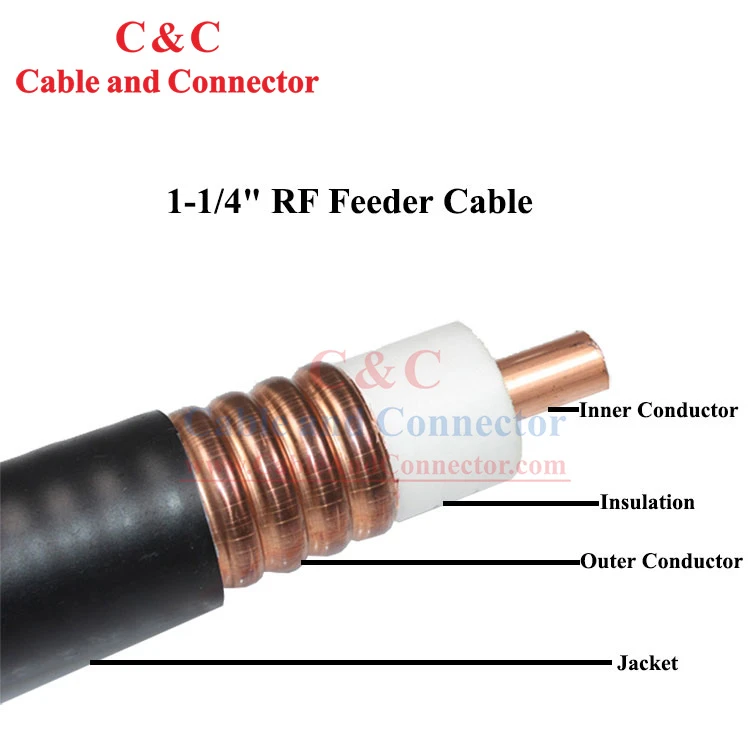

Медный фидерный кабель MC предназначен для передачи радиочастотных сигналов между антеннами, передатчиками, приемниками и радиораспределительным оборудованием. Его коаксиальная конструкция сочетает в себе внутренний проводник из медной трубки, диэлектрик из вспененного полиэтилена, внешний проводник из кольцевой гофрированной меди и оболочку из ЛПЭНП или огнестойкого полиэтилена-, что обеспечивает контролируемый импеданс, стабильную радиочастотную передачу и механическую защиту.

Стабильный импеданс 50 Ом
Коаксиальная структура обеспечивает контролируемый путь передачи 50 Ом, а диэлектрик из вспененного полиэтилена обеспечивает постоянное расстояние между проводниками для стабильного импеданса.

Низкое затухание сигнала
Медные проводники и диэлектрик из вспененного полиэтилена предназначены для минимизации потерь при радиочастотной передаче в указанном диапазоне частот, помогая поддерживать мощность сигнала по всей длине фидера.

Низкий КСВ
Единая коаксиальная конструкция уменьшает отражение сигнала и обеспечивает эффективную передачу радиочастотной мощности между подключенным оборудованием.

Внутренний проводник медной трубки
Медная трубка обеспечивает проводящий путь радиочастотной передачи контролируемых размеров для обеспечения стабильных электрических характеристик.

Вспененный полиэтиленовый диэлектрик
Слой вспененного полиэтилена сохраняет разделение между проводниками, одновременно улучшая импеданс кабеля и характеристики передачи.

Кольцевой гофрированный медный внешний проводник
Гофрированная медная трубка обеспечивает непрерывное экранирование, позволяя кабелю сгибаться во время установки без ущерба для коаксиальной конструкции.

LLDPE или огнестойкая полиэтиленовая оболочка-
Внешняя оболочка защищает кабель от воздействия при обращении и монтаже. ЛПЭНП предоставляется для стандартной конструкции, а огнестойкий полиэтилен доступен в тех случаях, когда применяются дополнительные требования к пожаробезопасности-.

Гибкая гофрированная конструкция
Кольцевой гофрированный внешний проводник допускает контролируемый изгиб во время прокладки, что упрощает манипулирование кабелем вокруг оборудования и точек установки.

Механическая защита
Медный внешний проводник и полиэтиленовая оболочка обеспечивают защиту внутренней конструкции передачи во время протяжки, транспортировки и монтажа кабеля.

Конструкция,-адаптированная к температуре
Кабель разработан с учетом определенных диапазонов температур хранения, установки и эксплуатации, что позволяет использовать его в различных условиях окружающей среды.

Проверка медного проводника
Перед поступлением в производство кабелей материалы медных труб проверяются на соответствие размеров, состояние поверхности и качество материала. Размеры проводников контролируются для сохранения спроектированной коаксиальной структуры.

Контроль диэлектрической экструзии
Вспененный полиэтиленовый диэлектрик изготавливается вокруг внутреннего проводника с контролируемыми размерами и однородностью. Диэлектрический слой проверяется на предмет обеспечения постоянного разделения между внутренними и внешними проводниками.

Формирование гофрированного проводника
Медный внешний проводник сформирован в виде кольцевой гофрированной структуры вокруг диэлектрика. При производственном контроле основное внимание уделяется формируемому диаметру, состоянию гофра и целостности поверхности.

Экструзия куртки
Оболочка из LLDPE или огнестойкого-полиэтилена экструдируется поверх готовой коаксиальной конструкции. Размеры оболочки, состояние поверхности и маркировка кабеля проверяются во время производства.

Завершенное тестирование кабеля
Готовый кабель перед отправкой проверяется на предмет основных электрических, размерных и механических характеристик. Проверка, связанная с RF-, может включать проверку импеданса, затухания и КСВ, а также проверку сопротивления проводника и проверку размеров готового кабеля.

Заключительная проверка
Перед упаковкой готовый кабель проверяется на внешний вид, маркировку, размеры, длину упаковки и идентификацию изделия на предмет соответствия поставляемого кабеля требованиям производства и заказа.

Четкая идентификация продукта помогает подрядчикам, дистрибьюторам и проектным группам управлять кабелем во время хранения и установки. Маркировка кабелей и барабанов может использоваться для идентификации типа кабеля, технических характеристик продукта, производственной информации и деталей доставки.

Для заказов по проектам идентификация продукта и информация об упаковке могут быть согласованы с требованиями клиента к закупкам и запасам, где это применимо.

Продукт соответствует применимым требованиям RoHS для ограниченных веществ. Информация о соответствии RoHS может быть предоставлена ​​как часть технической документации, необходимой для квалификации клиента, утверждения проекта и записей о закупках.

Стандартная длина упаковки -500 м кабеля на деревянный барабан для транспортировки навалом и монтажа на объекте.

Защита кабеля -Кабель надежно намотан на барабан, чтобы уменьшить деформацию и повреждения при транспортировке.

Простое развертывание -Упаковка в барабане обеспечивает контролируемую укладку кабеля во время установки и помогает уменьшить ненужную манипуляцию с кабелем.

Идентификация барабана -Спецификации продукта и информацию об отгрузке можно нанести на барабан для получения и управления запасами.

Упаковка проекта -Для оптовых и проектных заказов можно обсудить нестандартную длину кабеля или требования к упаковке.
